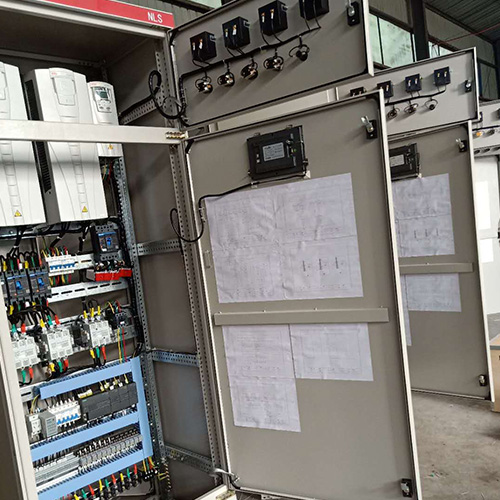

成套配電柜部件的劃分:由于各種電氣元件的安裝位置不同,元器件必須分為一個完整的電氣控制系統.劃分組件的原則是將組件類似的功能;減少各部件之間的連接數量,盡可能保持控制設備在同一裝配接近布線;讓強弱電控制器分離,減少干擾;為了力求整齊美觀,你可以將尺寸和電器的重量.為了便于電氣控制系統的檢測和調試,必須定期調整、維護和易損元件.

通用配置設計以電氣系統總裝配圖的形式和總接線圖來表示,圖中應反映各部件與信號的位置、各主要部件和部件的連接關系、走線方法,并使用線路槽、管道等.電氣元件的接線圖繪制:電氣元件接線圖是根據電氣元件原理和電氣元件布置而成,它代表了完整的單元接線關系,是電氣安裝、檢修和檢修線路的基礎.
