配電柜內部設計要求

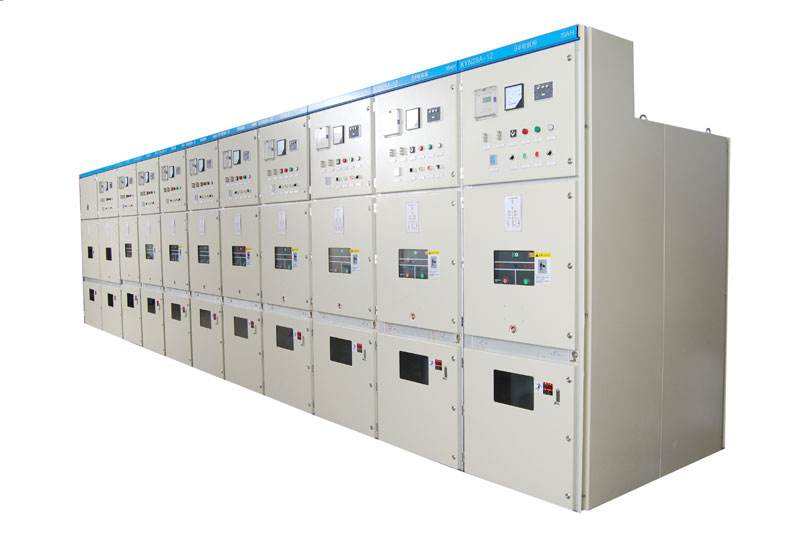

配電柜作為日常生活中常見的配電設施，廣泛應用于居民小區、工廠、廠礦企業等各種場所，由于使用場所和業主要求的千差萬別，在配電柜設計中要充分考慮到各個場所的使用環境、室內溫度以及元器件要求。下面太原施耐德配電柜廠家帶大家了解一下在設計配電柜時需要注意哪些問題。
一般要求：
1、配電箱、柜的所有技術指標必須符合規范及設計要求。所有產品應明確指出執行的標準（國家標準GB7251、行業標準、企業標準），并根據所依據的標準提供相應的國標、行標或企標（企業標準應高于國標或行標）。
2、所有的電氣元件及技術參數必須符合設計要求。
3、根據本工程圖紙選有代表性的暗裝箱、明裝箱、配電柜生產樣品，完后通知建設單位、監理、施工單位有關人員驗收通過后，方可全面生產。

1、所有塑殼斷路器、空開選用公司產品,雙電源斷路器選用產品,廠家提供與之配套的電纜接線端子。
2、配電箱、柜內的電器、儀表等需進行檢測及電氣耐壓、耐流實驗。
3、其它元件、附件及材料均需選用符合國家或行業現行技術標準。
4、提供所有元件、導線的合格證及中文說明書（實行強制認證的提供CCC認證證書及CCC試驗報告）。進口產品提供商檢證明。
5、配電箱、柜內的空開、指示燈、按鈕、旋轉開頭等操作及控制和指示元器件下方必須有固定牢固的標簽框和機打標簽。
配線要求：
1、配電箱，柜上的電器，儀表應符合電器、儀表排列間距要求。
2、全部緊固件均采用鍍鋅件。
3、二次配線均采用黑色線，加套管編序，線徑按廠家標準。
4、分層配電箱接線應考慮干線進出。
5、開關接線端子應與導線截面匹配。
