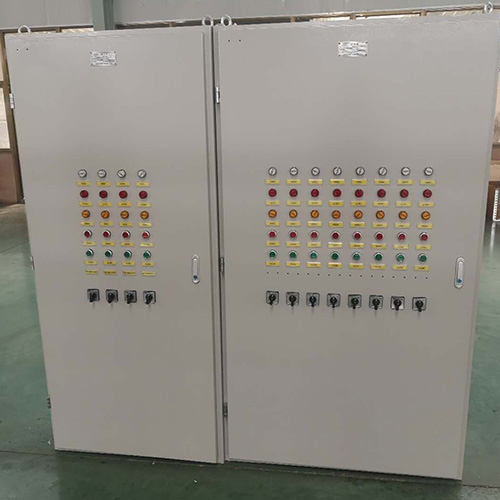

配電箱及開關箱的設置
配電裝置是指施工現場用電工程配電系統中設置的總配電箱(配電柜)、分配電箱和開關箱?？偱潆娤浜头峙潆娤浜?jiǎn)稱配電箱。
配電箱的基本功能：
1.電源隔離功能
2.正常接通與分斷電路功能
3.過載、短路、漏電保護功能
配電系統應設置配電柜或總配電箱、分配電箱、開關箱，實行三級配電?？偱潆娤湟韵驴稍O若干分配電箱；分配電箱以下可設若干開關箱?？偱潆娤鋺O在靠近電源的區域，分配電箱應設在用電設備或負荷相對集中的區域，分配電箱與開關箱的距離不得超過30m，開關箱與其控制的固定式用電設備的水平距離不宜超過3m。
(1)當總路設置總漏電保護器時，還應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總熔斷器、分路熔斷器，若總漏電保護器是同時具備短路、過載、漏電保護功能的漏電斷路器，則可不設總斷路器或總熔斷器。
(2)當各分路設置分路漏電保護器時，還應裝設總隔離開關、分路隔離開頭以及總斷路器、分斷路器或總熔斷器、分路熔斷器。若分路所設漏電保護器是同時具備短路、過載、漏電保護功能的漏電斷路器，則可不設分路斷路器或分路熔斷器。
(3)隔離開關應設置于電源進線端，應采用分斷時具有可見分斷點并能同時斷開電源所有極或彼此靠近的單極隔離電器，不得采用分斷時不具有可見分斷點的電器，當采用分斷時具有可見分斷點的斷路器時，可兼作隔離開關。
由總配電箱的電器配置原則可知
總配電箱應裝設三類電器，即電源隔離電器、短路與過載保護電器及漏電保護電器。其配置次序，從電源端開始依次是隔離電器、短路與過載保護電器、漏電保護器，不可顛倒。
其配置次序，從電源端開始依次是隔離電器、短路與過載保護電器、漏電保護器，不可顛倒。
分配電箱的電器配置
在采用二級漏電保護的配電系統中，分配電箱中不要求設置漏電保護 器，分配電箱的電器配置應符合下述原則：
1)總路設置總隔離開關，以及總斷路器或總熔斷器。
2)分路設置分路隔離開關，以及分路斷路器或分路熔斷器。
3)隔離開關設置于電源進線端。
根據上述原則，分配電箱應裝設兩類電器，即隔離電器和短路與過載保護電器。
配置次序依次是隔離電器、短路與過載保護電器，不可顛倒。
配置次序依次是隔離電器、短路與過載保護電器，不可顛倒。
每臺用電設備必須有各自專用的開關箱，嚴禁用同一個開關箱直接控制2臺及2臺以上的用電設備（含插座）。
動力配電箱與照明配電箱宜分別設置。當合并設置為同一配電箱時，動力和照明應分路配電；動力開關箱與照明開關箱必須分設.（防止動力停電影響照明）
開關箱的電器配置
開關箱的電器配置與接線要與用電設備負荷類別相適應。以下介紹幾種典型開關箱的電器配置，設置電源隔離、過載、短路和漏電保護電器。
隔離開關無滅弧裝置，所以不允許切斷負電荷電流和短路電流，否則電弧不僅使隔離開關燒毀，而且可能發生嚴重的短路故障，同時電弧對工作人員也會(huì )造成傷亡事故。
(注意)根據建設部關于發布建設事業“十一五”推廣應用和限制禁止使用技術（第一批）的（中華人民共和國建設部公告第659號）要求：石板閘刀開關、HK型閘刀開關、瓷插式熔斷器不得作為隔離開關使用，推廣采用透明外殼、具有隔離、過載、短路及漏電保護功能，并具有輔助電路故障情況下自動斷電保護功能于一體的組合電器。如：透明殼式漏 電 斷 路 器（DZ15/20LE40T/100T型）、節能型電弧焊機防觸電漏電（帶預警）過電流保護裝置（JFLGD-100/630(500)型）。
禁止使用瓷插式熔斷器
熔斷器
熔斷器是用來防止電氣設備長期通過過載電流和短路電流的保護元件。
自動空氣開關
自動空氣開關，又稱低壓自動空氣斷路器，它不同于隔離開關，具有良好的滅弧功能，既能在正常工作條件下切斷負載電流，又能在短路故障時自動切斷短路流，靠熱脫扣器能自動切斷過載電流，當電路失壓時也能實現自動分斷電路。
隔離開關
主要用途是保證電氣檢修工作的安全，它能將電氣系統中需要修理的部分與其他帶電部分可靠的斷開，具有明顯的分斷點，故其觸頭是暴露在空氣中的。
漏電保護器
漏電保護器是施工現場臨時用電系統中常用的保護裝置，它能在被保護電路中的漏電值達到或超過額定值時迅速切斷電源，以實現防止觸電，排除故障的目的。
兩級保護；（1）開關箱的保護。漏電保護動作電流不大于30mA，動作時間不大于 0.1s. （2）總配電箱的保護。漏電保護動作時間大于30mA，動作時間大于0.1s.
配電箱、開關箱應采用其冷軋鋼板或阻燃絕緣材料制作，鋼板厚度應為1.2-2.0mm，其中開關箱箱體鋼板厚度不得小于1.2mm，配電箱箱體鋼板厚度不得小于1.5mm（保證剛度，防止變形），箱體表面應做防腐處理。
配電箱、開關箱應裝設端正、牢固、固定式配電箱、開關箱的中心店與地面的垂直距離應為1.4-1.6m。移動式配電箱、開關箱應裝設在堅固、穩定的支架上。其中心點與地面的垂直距離宜為0.8-1.6m。（便于操作維修，防止地面雜物、濺水危害）
配電裝置在使用時應符合以下安全技術要求：
(1)各級配電裝置的箱(柜)門處均應有名稱、用途、分路標記、負責人聯系表及內部電氣統接線圖，以防誤操作。
(2)各級配電裝置均應配鎖，并由專人負責開啟和關閉上鎖。
(3)電工和用電人員工作時，必須按規定穿戴絕緣、防護用品，使用絕緣工具。
配電裝置送電和停電時，必須嚴格遵循下列操作順序（避免帶負荷操作）：
如遇緊急情況（發生人員觸電或電氣火災 ）可以就地、就近迅速切斷電源。
接線端子板

配電箱的電器安裝板上必須分設N線端子板和PE線端子板。N線端子板必須與金屬電器安裝板絕緣；PE線端子板必須與金屬電器安裝板做電氣連接。
進出線中的N線必須通過N線端子板連接；PE線端子板必須通過PE線端子板連接。
為防止N線和PE線混接、混用，配電源箱、開關箱進、出線中的N線和PE線必須分別與端子板連接。
（1）N、PE端子板必須分別設置，固定安裝在電器板上，并作符號標記，嚴禁合設在一起。其中N端子板與鐵質電器安裝板之間必須保持絕緣；而PE端子板與鐵質電器安裝板之間必須保持電氣連接。當采用鐵箱配裝絕緣電器安裝板時，PE端子板應與鐵質箱體作電氣連接。
(2)N、PE端子板的接線端子數應與箱的進線和出線的總路數保持一致。
(3)N、PE端子板應采用紫銅板制作。
為保證三級配電系統能夠安全、可靠、有效地運行，在實際設置系統時尚應遵守四項規則：
分級分路規則
從一級總配電箱(配電柜)向二級分配電箱配電可以分路。即一個總配電箱(配電柜)可以分若干分路向若干分配電箱配電；每一分路也可分支支接若干分配電箱。
從二級分配電箱向三級開關箱配電同樣也可以分路。即一個分配電箱也可以分若干分路向若干開關箱配電，而其每一分路也可以支接或鏈接若干開關箱。
從三級開關箱向用電設備配電必須實行“一機一閘”制，不存在分路問題。即每一個開關箱只能聯接控制一臺與其相關的用電設備(含插座)，包括一組不超過30A負荷的照明器，或每一臺用電設備必須有其獨立專用的開關箱。
動、照分設規則
二個要點：
動力配電箱與照明配電箱宜分別設置：若動力與照明合置于同一配電箱內共箱配電，則動力與照明應分路配電。這里所說的配電箱包括總配電箱和分配電箱(下同)。
動力開關箱與照明開關箱必須分箱設置，不存在共箱分路設置問題。
壓縮配電間距規則
壓縮配電間距規則是指除總配電箱、配電室(配電柜)外，分配電箱與開關箱之間，開關箱與用電設備之間的空間間距應盡量縮短。按照《規范》的規定，壓縮配電間距規則可用以下三個要點說明。
分配電箱應設在用電設備或負荷相對集中的場所。
分配電箱與開關箱的距離不得超過30m。
開關箱與其供電的固定式用電設備的水平距離不宜超過3m。
環境安全規則
環境安全規則是指配電系統對其設置和運行環境安全因素的要求。按照《規范》的規定，配電系統對其設置和運行環境安全因素的要求可用以下五個要點說明。
環境保持干燥、通風、常溫。
周?chē)鸁o(wú)易燃易爆物及腐蝕介質。
能避開外物撞擊、強烈振動、液體浸濺和熱源烘烤。
周?chē)鸁o(wú)灌木、雜草叢生。
周?chē)欢逊牌鞑?、雜物。
